Sistem Deteksi Anti Drone

Benda

Parameter

Subunit peralatan deteksi dan jamming

1.1 Rentang frekuensi penerima deteksi: 10MHz ~ 6GHz

1.2 Bandwidth real-time: 480MHz

1.3 Empat pita interferensi

1.3.1 900-930MHz (drone industri) 20W

1.3.2 1559-1610MHz (Interferensi GPS) 10W

1.3.3 2400-2485 MHz 25W

1.3.4 5725-5850MHz 50W

1.4 Deteksi dan jarak macet

1.4.1 Jarak deteksi: 3-5KM (lingkungan perkotaan); 6-12KM (pinggiran kota terutama lingkungan terbuka)

1.4.2 Jarak jamming: 1-1.5KM (tinggi 100 meter);

1.5 Akurasi deteksi: 9,3° (data laporan pengujian)

1.6 Antena

1.6.1 Rentang frekuensi: 380MHz-6GHz

1.6.2 Sudut deteksi horizontal: 0 °- 360 °

1.6.3 Sudut deteksi vertikal: -30°- +90°

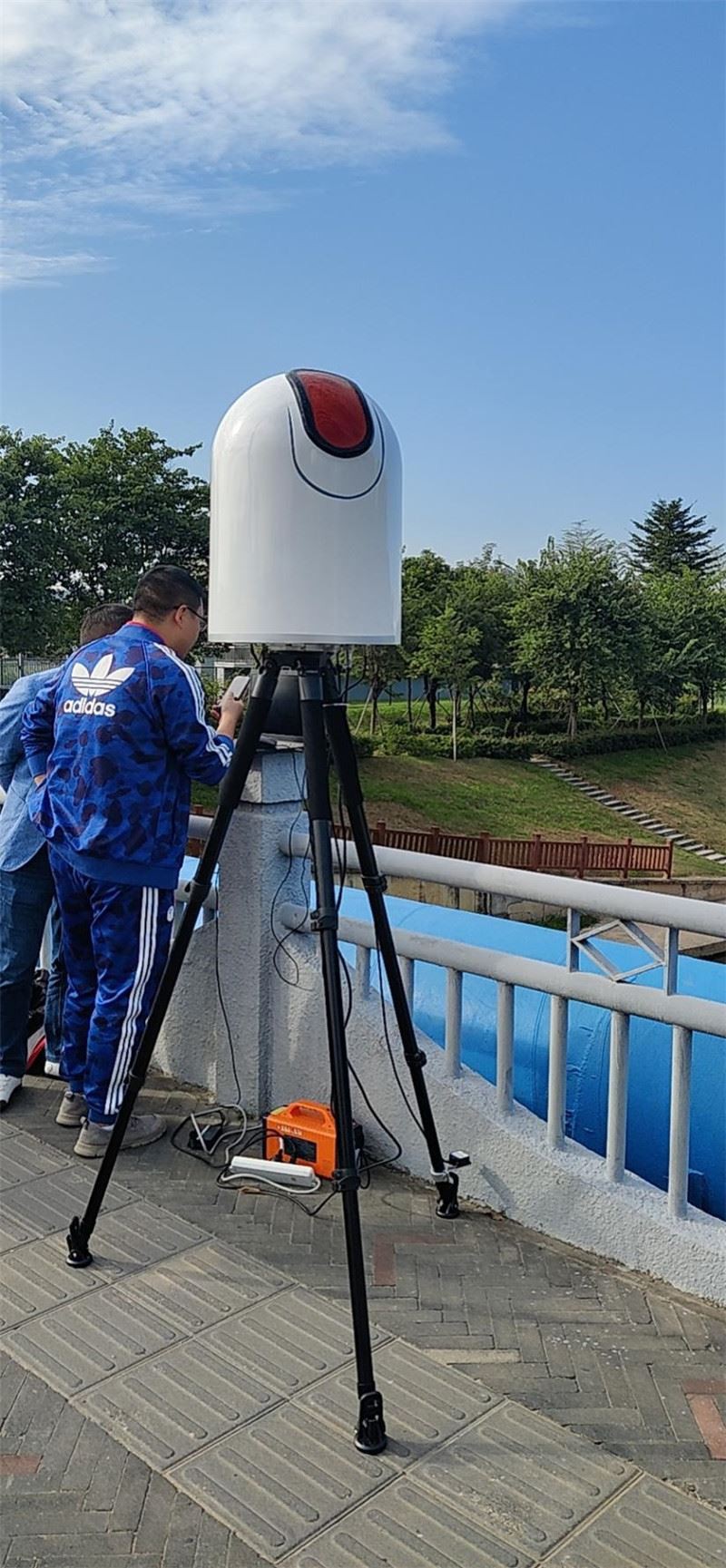

1.7 Seluruh mesin (perangkat adalah perangkat deteksi dan penanggulangan terintegrasi)

1.7.1 Konsumsi daya maksimum: 300W

1.7.2 Suhu kerja: -20 °~+60°

1.7.3 Suhu penyimpanan: -40°~+70°

1.7.4 Berat: 12.25KG

1.7.5 Ukuran: diameter 400mm * tinggi 555mm

Braket antena

2.1 Berat:4.32KG

2.2 Ukuran: diameter 260mm * tinggi tertutup 923mm

Komputer

Laptop, mouse, adaptor, kabel jaringan. (dapat dihubungkan ke layar HDMI kontrol pusat)

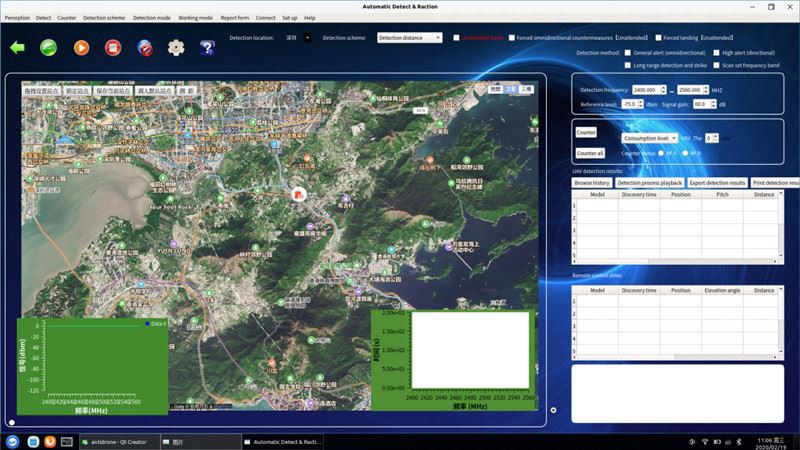

Perangkat lunak dan fungsi sistem spektrum

4.1 Identifikasi dan pemosisian DRONE: Menggunakan deteksi spektrum radio, ia dapat mengidentifikasi dan menemukan 8 model DRONE pada saat yang sama, secara otomatis memunculkan jendela hasil deteksi, mengidentifikasi gambar DRONE, menampilkan model DRONE, azimuth, menggunakan Frekuensi, tingkat dan jarak, hilangnya drone secara otomatis membersihkan dan mengatur ulang hasil deteksi.

4.2 Identifikasi dan pemosisian cepat: waktu identifikasi<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 Daftar hasil deteksi: Daftar akan menampilkan drone dan informasi model, waktu, azimuth, dan jarak, dan dapat diekspor sebagai laporan.

4.4 Posisi stasiun tunggal: Menggunakan deteksi spektrum radio, jarak antara drone dan operator dapat diukur secara kasar melalui algoritma kompleks dalam kondisi stasiun tunggal dan satu lokasi.

4.5 Fungsi tampilan peta: Tampilkan posisi drone dan operator pada peta 2D (3D), dan menampilkan data seperti garis lintang, bujur, dan jarak. Fungsi tampilan peta: Tampilkan posisi drone dan operator pada peta 2D (3D), dan menampilkan data seperti garis lintang, bujur, dan jarak.

4.6 Sudut deteksi dan pertahanan dapat diatur: Menurut situasi geografis yang terdeteksi, jika ada gunung tinggi atau bangunan bertingkat tinggi di belakang, dan hanya DRONE di depan yang perlu dilindungi, jangkauan sudut perlindungan dapat diatur secara sewenang-wenang, yang dapat secara efektif menghilangkan sudut palsu yang disebabkan oleh pantulan sinyal.

4.7 Kalibrasi jarak: Untuk lingkungan elektromagnetik yang berbeda, akan ada kesalahan dalam jarak deteksi. Sistem ini dapat memberikan deteksi kalibrasi jarak, membiarkan drone terbang 100 meter pada jarak 500 meter, dan sistem akan secara otomatis mengkalibrasi jarak deteksi untuk membuat deteksi Pengukuran jarak lebih akurat.

4.8 Pita frekuensi deteksi dapat diatur: Menurut pita frekuensi aktual yang digunakan oleh drone, pita frekuensi deteksi dapat dimasukkan dan diedit untuk membuat deteksi lebih efisien, dan tidak perlu memindai semua pita frekuensi untuk deteksi.

4.9 Deteksi pita frekuensi penuh: Pita frekuensi yang terdeteksi oleh peralatan sistem adalah dari 10MHz-6GHz, dan pita frekuensi cakupan antena adalah 380MHz-6GHz. Ini mempertahankan kerataan keuntungan yang baik di seluruh pita frekuensi. Keuntungan antena berasal dari 5dBi-8dBi, yang dapat beradaptasi dengan lebih dari tiga ratus MHz. Deteksi pesawat tak berawak di semua pita frekuensi umum 6GHz, frekuensi di bawah 380MHz juga dapat dideteksi, dan jarak deteksi berkurang.

4.10 Remote control adalah fungsi pemosisian pilot: Selama proses deteksi, sistem akan mengidentifikasi dan menemukan sinyal remote control saat mendeteksi dan menemukan semua jenis drone, yang merupakan fungsi pemosisian pilot. Pengukuran aktual besar dalam kisaran yang terlihat. Deteksi remote control drone Xinjiang dan jarak pemosisian > 800 meter

4.11 Penanggulangan keterkaitan cerdas: Menurut pita frekuensi dan azimuth drone yang terdeteksi, Anda dapat memilih DRONE mana yang akan dilawan. Sistem akan secara otomatis memilih pita frekuensi untuk penanggulangan, dan secara otomatis mengirimkan sinyal pada azimuth yang terdeteksi. Penanggulangan, efisiensi penanggulangan dapat ditingkatkan 4 ~ 6 kali, dan dapat menghindari semua pita frekuensi dan semua sudut yang akan ditransmisikan, yang tidak akan membahayakan wifi normal dan komunikasi lainnya, dan secara tidak sengaja merusak pesawat yang masuk daftar putih.

Perekaman fitur model 4.12: Untuk model baru, sistem dapat merekam transmisi gambar dan data fitur frekuensi hopping, merekam secara otomatis, dan secara otomatis memunculkan menu setelah perekaman, dan dapat secara otomatis mengidentifikasi model lain kali. Fungsi perekaman khusus dapat beradaptasi dengan kebutuhan identifikasi pesawat tak berawak kelas industri.

4.13 Fungsi prompt suara: sistem akan secara otomatis menyuarakan informasi alarm prompt dan operasi kunci。

4.14 Fungsi pemosisian diri peralatan: Sistem ini memiliki kemampuan pemosisian ganda GPS dan Beidou, serta posisinya sendiri. Tidak perlu menyesuaikan azimuth secara manual, dan posisinya dapat ditempatkan secara sewenang-wenang.

4.15 Deteksi dan penanggulangan terintegrasi dan antena: Peralatan sistem berbeda dari deteksi konvensional dan peralatan pertahanan, tetapi mengintegrasikan deteksi, penanggulangan dan antena full-band. Ini kompak dan mudah digunakan, stabil dan andal, mudah digunakan, dan cocok untuk penyebaran yang cepat.

4.16 Model menampilkan identifikasi otonom Udara: Untuk model DRONE yang tidak dimiliki sistem, sistem memiliki fungsi pembelajaran otonom dan identifikasi dan penilaian, dan ditampilkan sebagai model yang tidak diketahui. Jika Anda mengetahui modelnya, itu dapat disimpan secara otomatis dalam sistem, dan lain kali diidentifikasi sebagai model, pesawat tak berawak yang dirakit secara ilegal juga dapat dideteksi dan diposisikan.

4.17 Identifikasi dan posisi drone kelas industri: Desain algoritma spektrum cerdas khusus melampaui peralatan deteksi umum dan dapat mengidentifikasi dan menemukan drone kelas industri, bahkan drone rakitan, yang lebih cocok untuk pencegahan dan pengendalian serangan teroris.

4.18 Buka fungsi perekaman fitur sinyal DRONE model baru: Untuk sinyal DRONE yang terus berkembang dan berubah, metode perekaman dapat digunakan untuk terus meningkatkan data database untuk memastikan bahwa peralatan tidak tertinggal untuk waktu yang lama.

4.19 Fungsi deskripsi lintasan DRONE, kueri hasil deteksi historis, fungsi pembaruan perangkat lunak dan data, dll.

4.20 Mendukung operasi jarak jauh dan fungsi kontrol VPN
