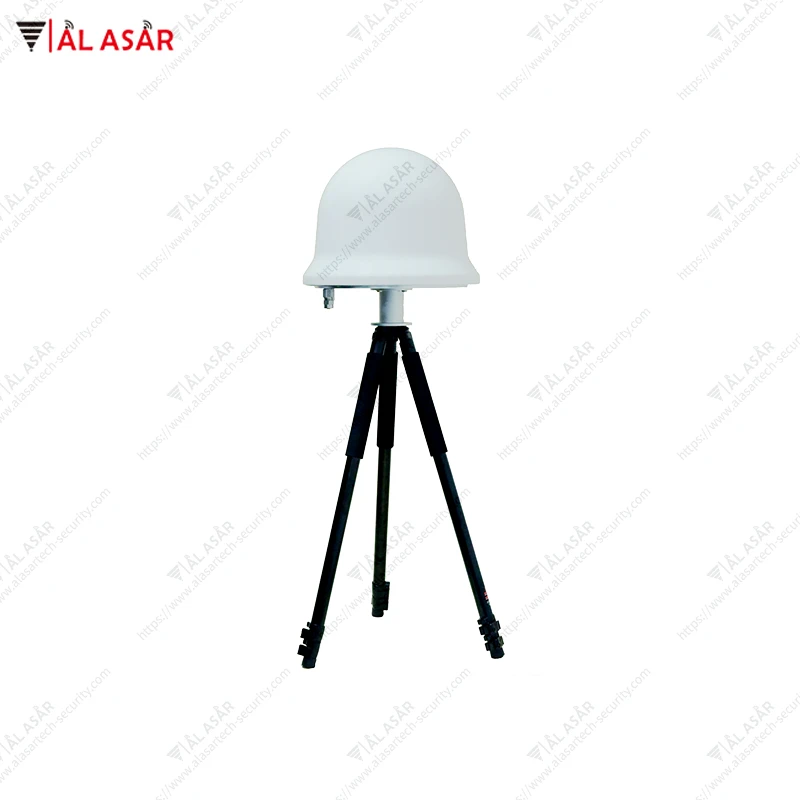

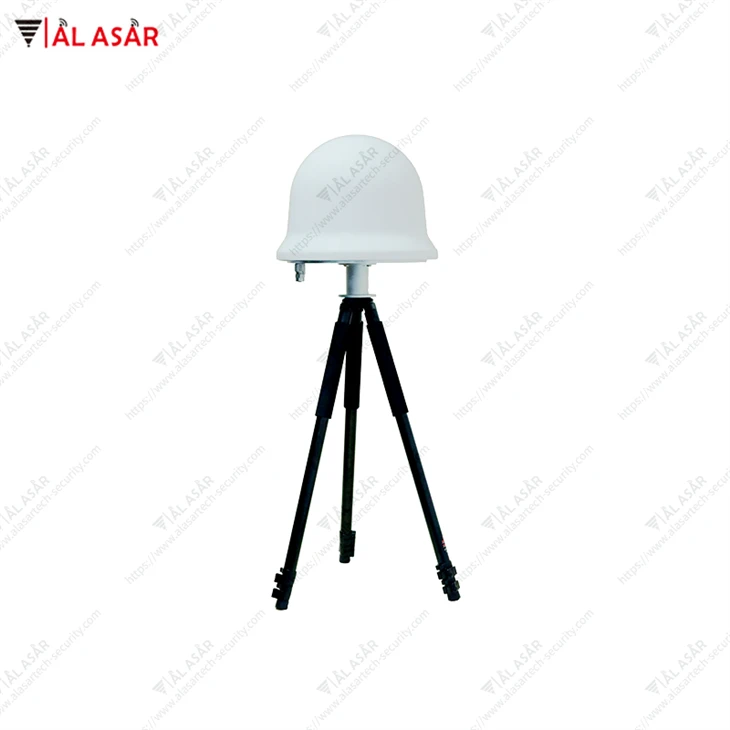

perkenalan produk
Perangkat umpan navigasi UAV mensimulasikan dan memancarkan sinyal umpan navigasi UAV yang sepenuhnya konsisten dengan sinyal satelit navigasi di orbit, dan memalsukan posisi, kecepatan, dan waktu drone.
Sehubungan dengan informasi posisi dan lintasan UAV secara real-time yang disediakan oleh radar dan peralatan deteksi lainnya, sistem secara dinamis menyesuaikan koordinat posisi umpan untuk mendorong UAV terbang ke lokasi dan mendarat yang ditentukan.
Perangkat umpan navigasi UAV terdiri dari host, catu daya, dan platform perangkat lunak manajemen.
Mfungsi lain
Sistem ini dapat mendeteksi posisi drone yang mengandalkan sistem navigasi satelit BDS/GPS/GLONASS/GALILEO. Melalui umpan lokasi dan metode lainnya, ia dapat mencapai tujuan memaksa drone untuk mendarat, mengusirnya, memancingnya ke lokasi yang ditentukan, dan mencegahnya lepas landas di dalam zona pertahanan.
⚫ Dengan pertahanan otomatis serba guna, segala cuaca, dan jarak jauh terhadap drone
⚫ Dengan fungsi seperti pendaratan paksa, pengusiran terarah, induksi pos, dan larangan terbang
⚫ Dengan fungsi bertahan dari kawanan drone
⚫ Dapat memancarkan sinyal umpan yang memungkinkan drone melakukan gerakan melingkar, gerakan linier, gerakan seragam, gerakan kecepatan variabel, gerakan melengkung, dan lintasan lainnya
⚫ Penundaan saluran sinyal satelit dapat disesuaikan agar sesuai dengan radius umpan untuk mencapai efek umpan terbaik
⚫ Penerima satelit terintegrasi, disinkronkan dengan waktu satelit di orbit
⚫ Dengan fungsi uji mandiri dan keluaran status, secara otomatis melaporkan ke sistem perintah dan kontrol ketika terjadi kesalahan
⚫ Daya keluaran yang dapat disesuaikan, penyesuaian jarak pertahanan
⚫Parameter dan kontrol fungsi mendukung docking protokol antarmuka, mendukung integrasi sistem, dan pengembangan sekunder
⚫ Dengan kemampuan untuk menghubungkan beberapa perangkat ke Internet, manajemen hierarki, serta kontrol dan pertahanan regional
⚫ Dengan fungsi keterkaitan dengan deteksi spektrum, peralatan penekan interferensi, dan radar, operasi tanpa awak dapat mencapai 24-jam
⚫ Perangkat Lunak: Menyediakan protokol antarmuka untuk pengembangan terintegrasi
Indikator teknis
Papan umpan navigasi mendukung simulasi sinyal satelit navigasi GPS, BDS, GLONASS dan GAL. Indikator kinerjanya adalah sebagai berikut:
Frekuensi penerimaan dan transmisi sinyal: frekuensi pemilihan pengguna
Daftar konfigurasi frekuensi sinyal produk
|
Sistem satelit |
Pita frekuensi |
Titik frekuensi tengah (MHz) |
Bandwidth |
|
Titik frekuensi standar |
|||
|
BDS |
B1I |
1561.098 |
±2,046MHz |
|
GPS |
L1 C/A |
1575.42 |
± 1,023MHz |
|
GLONASS |
L1 |
1602 |
1598.0625-1605.375MHz |
|
Titik frekuensi opsional |
|||
|
GPS |
L2 |
1227.6 |
±1,023MHz |
|
BDS |
B1C |
1575.42 |
±16.368MHz |
|
B2I |
1207.14 |
±2,046MHz |
|
|
B3I |
1268.52 |
±10,23MHz |
|
|
GLO |
L2 |
1246 |
1242.9375-1248.625MHz |
|
GAL |
E1 |
1575.42 |
±12.276MHz |
⚫ Daya keluaran sinyal pada setiap titik frekuensi: Kurang dari atau sama dengan -5dBm
⚫ Rentang penyesuaian daya: 80dB
⚫ Resolusi penyesuaian daya: 0.5dB
⚫ Akurasi simulasi posisi: Kurang dari atau sama dengan 1m
⚫ Akurasi kecepatan: Kurang dari atau sama dengan 0.5m/s (RMS)
⚫ Akurasi sinkronisasi waktu:<20ns
Indikator kinerja versi 4 titik frekuensi
|
TIDAK. |
Barang |
Spesifikasi teknis |
|
1 |
Toleransi frekuensi |
<±2*10-6 |
|
2 |
Ditularkan secara palsu |
<-36dBm (30MHz-1GHz, RBW is 100kHz), <-30dBm (1GHz-18GHz, RBW is 1MHz) |
|
3 |
Rentang frekuensi (MHz) |
GPS L1:1574.40~1576.44 BDS B1:1559.05~1563.14 GLO L1:1597.55~1605.89 GAL E1:1563.14~1587.70 |
|
4 |
Bandwidth yang terisi (MHz) |
GPS L1: Kurang dari atau sama dengan 2,046 BDS B1: Kurang dari atau sama dengan 4,092 GLO L1: Kurang dari atau sama dengan 8,34 GAL E1: Kurang dari atau sama dengan 24,552 |
|
5 |
Penindasan di luar band |
±200KHz Kurang dari atau sama dengan 40dB, ±500KHz Kurang dari atau sama dengan 45dB |
|
6 |
Daya radiasi isotropik yang setara |
20W |
|
7 |
Jarak pertahanan aktif |
Radiusnya 5-8km |
|
8 |
Mulai Efek |
＜10s |
|
Sinkronisasi sinyal |
Simulasi sinkronisasi ephemeris sinyal navigasi satelit dan akurasi sinkronisasi waktu3 menit＜1us |
|
|
10 |
Fungsi komunikasi data terenkripsi yang aman |
Mendukung transmisi data antara modul komunikasi data terenkripsi yang aman dan platform pengelolaan informasi, yang memenuhi persyaratan "Protokol Antarmuka Data Peralatan Penanggulangan Radio Kendaraan Udara Tak Berawak_Contoh Uji" |
|
Waktu respons yang tertipu |
<10s (within effective range) |
|
|
Sudut umpan efektif: |
horizontal: 360 derajat, vertikal: 0-90 derajat |
|
|
Jumlah drone yang harus dilawan secara bersamaan |
Tak terbatas |
|
|
Adaptasi suhu |
Suhu kerja: -40 derajat -+70 derajat , Suhu penyimpanan: -50 derajat -+80 derajat |
|
|
Kemampuan beradaptasi terhadap kelembaban relatif Kelembaban |
10%~75% (22 degrees), >=95% (45 derajat) |
|
|
Getaran |
Kinerja anti-getaran memenuhi persyaratan lingkungan transportasi jalan truk di GJB 150.16A-2009 |
|
|
tingkat perlindungan |
IP65 |
|
|
Kelas tahan ledakan |
EX nA IIC T6 Gc |
|
|
Kinerja proteksi petir |
memenuhi persyaratan level 3 di GB/T17626.5-2019 |
|
|
Sumber Daya listrik |
AC 220V |
|
|
Kendali jarak jauh |
RJ45 |
|
|
Dimensi |
411 ×411 ×370 mm (tanpa triopd) |
|
|
Berat |
15kg |
